工作原理

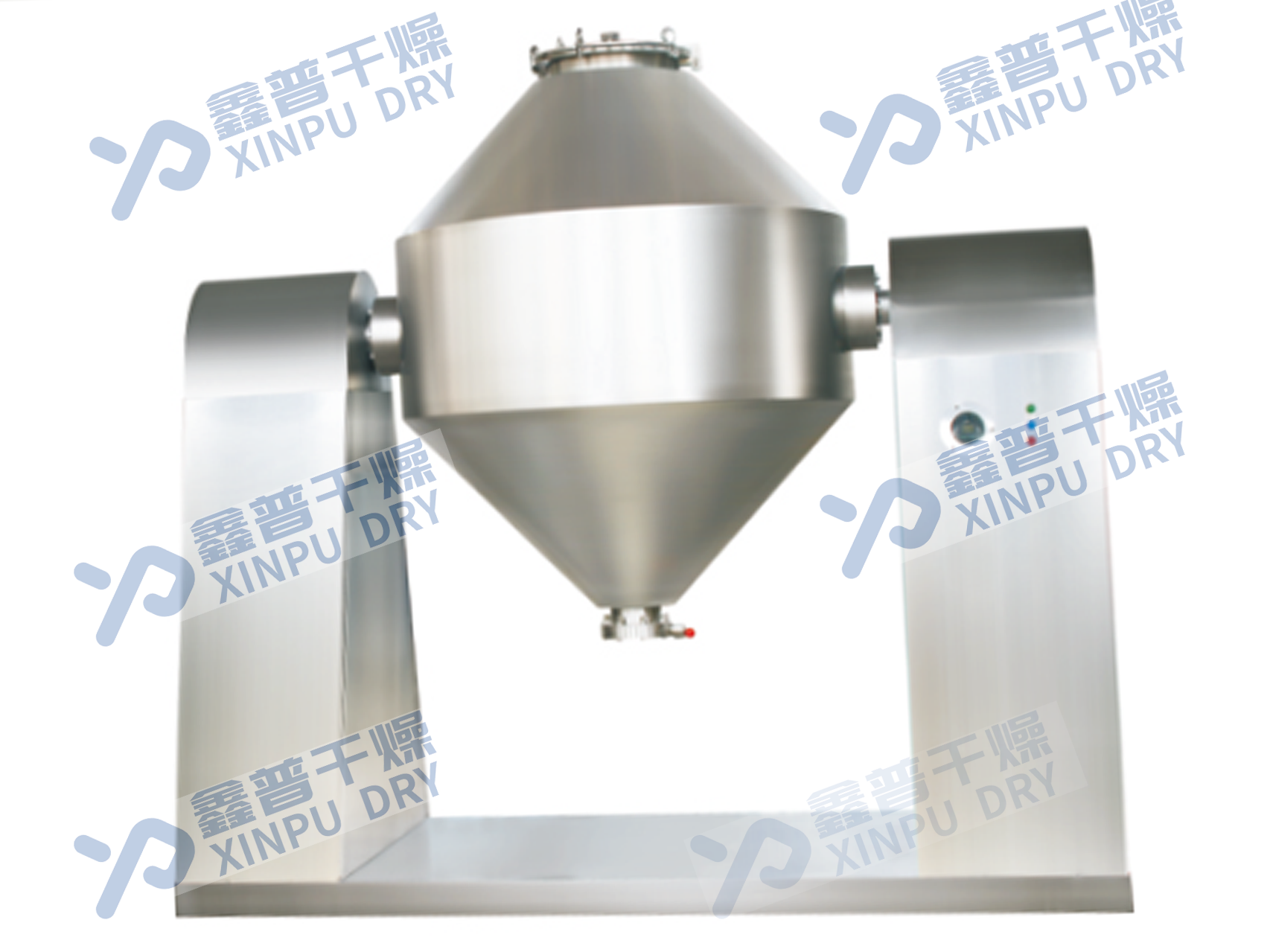

双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。
在密闭的夹层中通入热能源(如热水，低压蒸汽或导热油)，热量经内壳传给被干燥物料。
在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。
物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行，物料在很短时间内达到干燥目的。

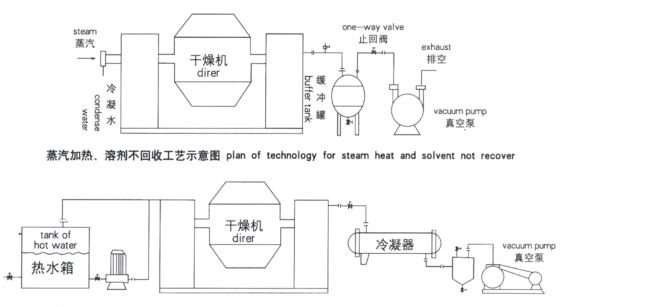

工艺流程图
性能特点
◎油加热时．采用自动恒温控制．可以干燥生化制品
◎和矿物原料，温度可在20～160℃之间。
◎热效率高，比一般烘箱提高2倍以上。
◎间接加热．物料不会被污染，符合“GMP”要求。设备维修操作简便，易清洗。
◎推荐的工艺安置示范溶剂回收工艺安置。
应用范围
适用化工、制药、食品等行业的粉状、粒状及纤维的 浓缩、混合、干燥及需低温干燥的物料(如生化制品等)．更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。
技术规格
规格名称 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐内容积 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
装料容积 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加热面积 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
转速 (rpm) | 4 - 6 | |||||||||
电机功率 (kw) | 0.73 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
占地面积长×宽(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐内设计压 (MPa) | -0.1-0.15 | |||||||||
夹套设计压力 (MPa) | ≤0.3 | |||||||||
工作温度 (℃) | 罐内≤85 夹套≤140 | |||||||||
用冷凝器时，真空泵 | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型号，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器时，真空泵 | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型号，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
